GPO020

m²

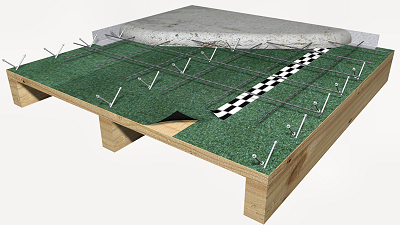

Plancher sur poutrelles et panneau structural en bois.

84,03€

Plancher traditionnel avec un entraxe de 60 cm, composé de solives rectangulaires de 4x15 cm de section, de pin sylvestre (Pinus sylvestris) avec classe de résistance C30, selon NF EN 338 et NF EN 1912, classe d'emploi 2, selon NF EN 335, pour une protection face aux agents biotiques qui correspondent à la classe de pénétration NP2 (3 mm dans les faces latérales de l'aubier), selon NF EN 351-1 placés par appui sur élément structural; panneaux de particules de bois, type NF Extérieur CTB-H et à bords soignés, de 18 mm d'épaisseur; membrane d'étanchéité bicouche de 5 mm d'épaisseur, constituée d'une membrane supérieure asphaltique phono-absorbant et une membrane inférieure en feutre de polyester, scellée avec ruban autoadhésif en polyéthylène, avec adhésif acrylique sans solvants, armature en polyéthylène et couche de séparation en papier siliconé, de 0,34 mm d'épaisseur et 60 mm de largeur, désolidarisation avec bande périmétrique autoadhésive désolidarisante en mousse de polyéthylène à cellules fermées, de 4 mm d'épaisseur et de 150 mm de largeur, de couleur gris, et treillis soudé PAF C 200x200 mm en acier Fe E 500, en couche de compression de 4 cm d'épaisseur de béton léger LC25/28 (XC1(F); D12; S2; Cl 0,4; D1,4) prêt à l'emploi, et coulage à la benne; étaiement et désétaiement des poutrelles. Comprend connecteurs pour plancher en bois et en béton, le fil de fer à lier, les séparateurs, les éléments d'attache des poutrelles et les chaînages périmétriques des étages et des ouvertures.

Code interne

Désignation

Quantité

Unité

Prix unitaire

Prix total

mt50spa052b

Planche en bois de pin, de 20x7,2 cm.

0,040

m

4,39

0,18

mt50spa101

Clous en acier.

0,045

kg

1,30

0,06

mt50spa081a

Étai métallique télescopique, allant jusqu'à 3 m de hauteur.

0,013

U

13,37

0,17

mt07mee510fiaa

Pin sylvestre (Pinus sylvestris) pour solive rectangulaire, avec classe de résistance C30, selon NF EN 338 et NF EN 1912, classe d'emploi 2 selon NF EN 335, pour une protection face aux agents biotiques qui correspondent à la classe de pénétration NP2 (3 mm dans les faces latérales de l'aubier), selon NF EN 351-1. Selon NF B 50-105-3.

0,010

m³

325,00

3,25

mt07tdm010i

Panneau de particules de bois, type NF Extérieur CTB-H et à bords soignés, de 18 mm d'épaisseur, classe P5 selon EN 312, classe E1 en émission de formaldéhyde.

1,050

m²

9,15

9,61

mt07emr111b

Clou, de 4 mm de diamètre et 50 mm de longueur, en acier galvanisé haute adhérence.

1,000

U

0,05

0,05

mt15pdr030a

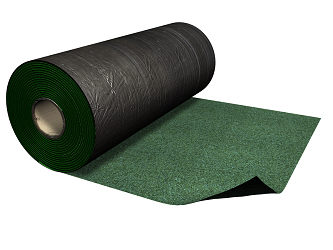

Membrane d'étanchéité bicouche de 5 mm d'épaisseur, constituée d'une membrane supérieure asphaltique phono-absorbant et une membrane inférieure en feutre de polyester.

1,050

m²

10,78

11,32

mt15pdr050c

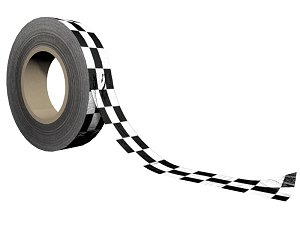

Ruban autoadhésif en polyéthylène, avec adhésif acrylique sans solvants, armature en polyéthylène et couche de séparation en papier siliconé, de 0,34 mm d'épaisseur et 60 mm de largeur, intervalle de température de travail de -40 à 80°C, pour le scellage des rencontres entre panneaux et pour la fixation et le scellage de membranes d'étancheité et pour le contrôle du flux de vapeur, fournie en rouleaux de 25 m de longueur.

0,500

m

1,14

0,57

mt16pdr030a

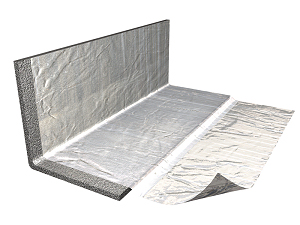

Bande périmétrique autoadhésive désolidarisante en mousse de polyéthylène à cellules fermées, de 4 mm d'épaisseur et de 150 mm de largeur, de couleur gris.

1,000

m

1,57

1,57

mt07emr200a

Vis d'acier galvanisé qualité 6.8 selon NF EN ISO 898-1, type M-7,5, de tête hexagonale et filetage métrique total selon DIN 931 et NF EN ISO 4014, de 7,5 mm de diamètre et 155 mm de longueur, avec anneau de fin de course, pour son utilisation comme connecteurs dans les planchers en bois et en béton.

6,100

U

2,01

12,26

mt07aco020o

Séparateur homologué pour treillis soudé.

2,000

U

0,08

0,16

mt07ame030adg

Treillis soudé PAF C 200x200 mm, avec fils de fer longitudinaux de 4,5 mm de diamètre et fils de fer transversaux de 4,5 mm de diamètre, acier Fe E 500, selon NF A35-024.

1,100

m²

1,55

1,71

mt08var050

Fil de fer galvanisé pour attacher, de 1,30 mm de diamètre.

0,017

kg

1,10

0,02

mt10hes070fOEe

Béton léger LC25/28 (XC1(F) D12; S2; Cl 0,4; D1,4), prêt à l'emploi, selon NF EN 206-1.

0,042

m³

168,85

7,09

mo048

Compagnon professionnel III/CP2 charpentier bois.

0,764

h

25,90

19,79

mo095

Ouvrier professionnel II/OP charpentier bois.

0,256

h

23,03

5,90

mo044

Compagnon professionnel III/CP2 coffreur.

0,124

h

25,90

3,21

mo091

Ouvrier professionnel II/OP coffreur.

0,124

h

23,03

2,86

mo043

Compagnon professionnel III/CP2 ferrailleur.

0,028

h

25,90

0,73

mo090

Ouvrier professionnel II/OP ferrailleur.

0,028

h

23,03

0,64

mo045

Compagnon professionnel III/CP2 bétonneur.

0,010

h

25,90

0,26

mo092

Ouvrier professionnel II/OP bétonneur.

0,042

h

23,03

0,97

Coûts directs complémentaires

2,000

%

82,38

1,65

Coût d'entretien décennal: 12,60€ les 10 premières années.

Montant total HT:

84,03

UNITÉ D'OUVRAGE GPO020: PLANCHER SUR POUTRELLES ET PANNEAU STRUCTURAL EN BOIS.

CLAUSES TECHNIQUES

Plancher traditionnel avec un entraxe de 60 cm, composé de solives rectangulaires de 4x15 cm de section, de pin sylvestre (Pinus sylvestris) avec classe de résistance C30, selon NF EN 338 et NF EN 1912, classe d'emploi 2, selon NF EN 335, pour une protection face aux agents biotiques qui correspondent à la classe de pénétration NP2 (3 mm dans les faces latérales de l'aubier), selon NF EN 351-1 placés par appui sur élément structural; panneaux de particules de bois, type NF Extérieur CTB-H et à bords soignés, de 18 mm d'épaisseur; membrane d'étanchéité bicouche de 5 mm d'épaisseur, constituée d'une membrane supérieure asphaltique phono-absorbant et une membrane inférieure en feutre de polyester, scellée avec ruban autoadhésif en polyéthylène, avec adhésif acrylique sans solvants, armature en polyéthylène et couche de séparation en papier siliconé, de 0,34 mm d'épaisseur et 60 mm de largeur, désolidarisation avec bande périmétrique autoadhésive désolidarisante en mousse de polyéthylène à cellules fermées, de 4 mm d'épaisseur et de 150 mm de largeur, de couleur gris, et treillis soudé PAF C 200x200 mm en acier Fe E 500, en couche de compression de 4 cm d'épaisseur de béton léger LC25/28 (XC1(F); D12; S2; Cl 0,4; D1,4) prêt à l'emploi, et coulage à la benne; étaiement et désétaiement des poutrelles. Comprend connecteurs pour plancher en bois et en béton, le fil de fer à lier, les séparateurs, les éléments d'attache des poutrelles et les chaînages périmétriques des étages et des ouvertures.

CRITÈRE POUR LE MÉTRÉ

Surface mesurée en grandeur nature à partir des faces extérieures des chaînages du périmètre, selon documentation graphique du Projet, en déduisant les ouvertures de surface supérieure à 6 m².

CLAUSES PRÉALABLES DEVANT ÊTRE REMPLIES AVANT L'EXÉCUTION DES UNITÉS D'OUVRAGE

PROCESSUS D'EXÉCUTION

CONSERVATION ET MAINTENANCE.

On évitera l'agissement sur l'élément d'actions mécaniques non prévues dans le calcul.

CRITÈRE POUR LE MÉMOIRE

On mesurera, en grandeur réelle, à partir des faces extérieures des chaînages périmétrique, la surface réellement exécutée selon les spécifications du Projet, en déduisant les ouvertures de surface supérieure à 6 m². Tous les éléments intégrants du plancher signalés dans les plans et les détails du projet seront considérés comme inclus.

Code CED

Type

Poids (kg)

Volume (l)

17 02 01

Bois.

0,819

0,745

17 04 05

Fer et acier.

0,196

0,093

17 06 04

Matériaux d'isolation distincts de ceux spécifiés dans les codes 17 06 01 et 17 06 03.

0,076

0,127

17 01 01

Béton (bétons, mortiers et préfabriqués).

0,137

0,091

Déchets générés:

1,228

1,056

15 01 01

Emballages en papier en en carton.

0,090

0,120

17 02 03

Plastique.

0,102

0,170

17 02 01

Bois.

0,101

0,092

Emballages:

0,293

0,382

Total déchets:

1,521

1,438
